Die Köhlersche Beleuchtung ist ein Verfahren, mit dem du ein Präparat gleichmäßig ausleuchtest und gleichzeitig Kontrast sowie Auflösung gezielt abstimmst. Dazu werden der Kondensor, die Leuchtfeldblende und die Aperturblende des Mikroskops aufeinander eingestellt.
Das klingt zunächst komplizierter, als es in der Praxis ist. Sobald du die Aufgabe der einzelnen Bauteile verstanden hast, dauert das richtige Einstellen meist nur wenige Augenblicke.
Auf einen Blick
- Die Köhlersche Beleuchtung sorgt für eine gleichmäßige Ausleuchtung des sichtbaren Präparatbereichs.
- Das Bild der Lichtquelle wird nicht auf das Präparat projiziert.
- Die Leuchtfeldblende begrenzt den tatsächlich beleuchteten Bereich.
- Die Aperturblende beeinflusst Kontrast, Auflösung und Schärfentiefe.
- Der Kondensor wird so eingestellt, dass die Leuchtfeldblende scharf in der Präparatebene erscheint.
- Nach einem Wechsel des Objektivs sollte mindestens die Aperturblende neu angepasst werden.
Die Köhlersche Beleuchtung ist eine Einstellmethode für Lichtmikroskope, bei der Lichtquelle, Kondensor und Blenden so aufeinander abgestimmt werden, dass das Präparat gleichmäßig beleuchtet wird. Gleichzeitig lassen sich Streulicht reduzieren sowie Kontrast, Auflösung und Schärfentiefe gezielt beeinflussen.
Was ist die Köhlersche Beleuchtung?
Die Köhlersche Beleuchtung ist ein grundlegendes Beleuchtungsverfahren der Lichtmikroskopie. Sie wurde nach dem deutschen Mikroskopiker August Köhler benannt, der die Methode Ende des 19. Jahrhunderts für mikrofotografische Aufnahmen entwickelte.
Damals wurden Präparate häufig mit ungleichmäßigen Lichtquellen beleuchtet. Strukturen der Lampe konnten sich im Mikroskopbild abzeichnen, während andere Bereiche zu hell oder zu dunkel erschienen. Für das Beobachten war das störend, für fotografische Aufnahmen erst recht.
Köhlers entscheidende Idee bestand darin, das Bild der Lichtquelle nicht direkt auf das Präparat zu richten. Stattdessen wird die Lichtquelle in einer anderen Ebene des optischen Systems abgebildet. Dadurch ist ihre Struktur im eigentlichen Präparatbild nicht sichtbar.
Das Ergebnis ist eine möglichst gleichmäßige Beleuchtung des gesamten Gesichtsfeldes. Gleichzeitig können beleuchtete Fläche und Öffnungswinkel des Lichtkegels unabhängig voneinander eingestellt werden.
Die Köhlersche Beleuchtung gehört deshalb zu den wichtigsten Grundeinstellungen eines gut ausgestatteten Durchlichtmikroskops. Wie diese Mikroskop-Bauart funktioniert und welche Aufgabe der Kondensor übernimmt, erfährst du im Beitrag Was ist ein Durchlichtmikroskop?
Welche Vorteile bietet die Köhlersche Beleuchtung?
Der größte Vorteil ist die gleichmäßige Helligkeitsverteilung. Das Präparat wird nicht nur in der Mitte hell, sondern möglichst über das gesamte sichtbare Feld hinweg gleichmäßig beleuchtet.
Das ist besonders hilfreich, wenn du größere Bereiche eines Präparats untersuchst oder Fotos durch das Mikroskop aufnimmst. Helle Flecken, dunkle Ränder und sichtbare Strukturen der Lichtquelle lassen sich damit weitgehend vermeiden.
Gleichmäßige Ausleuchtung
Bei einer korrekt eingestellten Köhlerschen Beleuchtung wird jeder Punkt des Präparats aus vielen verschiedenen Bereichen der Lichtquelle beleuchtet. Kleine Helligkeitsunterschiede innerhalb der Lampe oder LED fallen dadurch im Bild kaum auf.
Du kannst dir das ähnlich wie bei einer bewölkten Himmelsfläche vorstellen: Das Licht kommt nicht nur aus einem kleinen, klar begrenzten Punkt, sondern verteilt sich gleichmäßiger über die betrachtete Fläche.
Weniger störendes Streulicht
Die Leuchtfeldblende begrenzt die beleuchtete Fläche auf den tatsächlich benötigten Bereich. Licht, das außerhalb des sichtbaren Gesichtsfeldes auf das Präparat oder in das Objektiv fallen würde, wird weitgehend ausgeblendet.
Dadurch gelangt weniger Streulicht in das optische System. Das Bild wirkt klarer und kontrastreicher.
Besser abgestimmter Kontrast
Mit der Aperturblende des Kondensors kannst du beeinflussen, in welchem Winkel das Licht auf das Präparat trifft. Eine kleinere Öffnung erhöht häufig den sichtbaren Kontrast und die Schärfentiefe.
Wird die Blende jedoch zu stark geschlossen, gehen feine Details verloren. Außerdem können Beugungsränder und andere Bildartefakte stärker auffallen.
Gute Voraussetzungen für Mikrofotografie
Eine ungleichmäßige Beleuchtung fällt auf einem Foto oft deutlicher auf als bei der direkten Beobachtung durch das Okular. Die Köhlersche Beleuchtung schafft deshalb eine wichtige Grundlage für gleichmäßig belichtete Mikroskopaufnahmen.
Sie ersetzt allerdings nicht die korrekte Belichtung, den Weißabgleich oder eine saubere Kameraadaption. Wie du solche Aufnahmen praktisch umsetzt, zeige ich dir im Ratgeber Fotografieren mit dem Mikroskop.

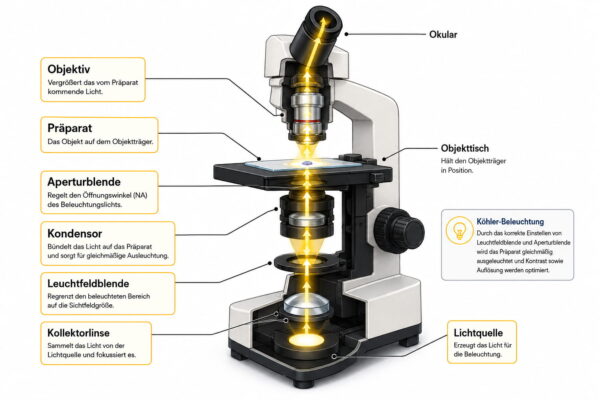

Welche Bauteile werden für die Köhlersche Beleuchtung benötigt?
Für die vollständige Köhlersche Beleuchtung muss das Mikroskop mehrere einstellbare Bauteile besitzen. Nicht jedes einfache Schul- oder Einsteigermikroskop bietet alle notwendigen Möglichkeiten.
Lichtquelle und Kollektorlinse
Die Lichtquelle befindet sich bei modernen Mikroskopen meist im Fuß des Geräts. Häufig wird eine LED verwendet, bei älteren Modellen auch eine Halogenlampe.
Eine Kollektorlinse sammelt das Licht und führt es in das weitere Beleuchtungssystem. Bei vielen modernen Mikroskopen sind LED und Kollektor bereits fest ausgerichtet. Eine manuelle Zentrierung der Lampe ist dann normalerweise nicht erforderlich.
Leuchtfeldblende
Die Leuchtfeldblende befindet sich häufig im Mikroskopfuß in der Nähe des Lichtaustritts. Sie wird teilweise auch als Feldblende bezeichnet.
Ihre Aufgabe ist es, den beleuchteten Bereich des Präparats zu begrenzen. Sie sollte nur so weit geöffnet werden, dass ihr Rand gerade außerhalb des sichtbaren Gesichtsfeldes liegt.
Eine vollständig geöffnete Leuchtfeldblende bringt normalerweise keinen Vorteil. Stattdessen kann zusätzliches Streulicht in das Mikroskop gelangen und den Kontrast verschlechtern.
Kondensor
Der Kondensor sitzt bei einem aufrechten Durchlichtmikroskop unterhalb des Objekttisches. Er sammelt das Licht und formt daraus einen Lichtkegel, der das Präparat durchleuchtet.
Der Kondensor lässt sich meist in der Höhe verstellen. Besser ausgestattete Modelle besitzen zusätzlich zwei Zentrierschrauben, mit denen er seitlich ausgerichtet werden kann.
Der Kondensor wird nicht zum Scharfstellen des Präparats verwendet. Mit seiner Höhenverstellung wird vielmehr das Bild der Leuchtfeldblende in der Präparatebene scharfgestellt.
Wie Kondensor, Blenden, Lichtquelle und die übrigen Bauteile zusammenarbeiten, erfährst du in meinem Beitrag über den Aufbau eines Mikroskops.
Aperturblende
Die Aperturblende befindet sich normalerweise direkt am Kondensor. Sie wird über einen kleinen Hebel oder einen drehbaren Ring geöffnet und geschlossen.
Diese Blende begrenzt nicht in erster Linie die beleuchtete Fläche. Stattdessen bestimmt sie den Öffnungswinkel des Lichtkegels und damit die sogenannte Beleuchtungsapertur.
Ihre Einstellung beeinflusst:
- den sichtbaren Kontrast,
- die erreichbare Auflösung,
- die Schärfentiefe,
- die Helligkeit,
- die Wirkung feiner Strukturen.
Die Aperturblende ist daher kein einfacher Helligkeitsregler.

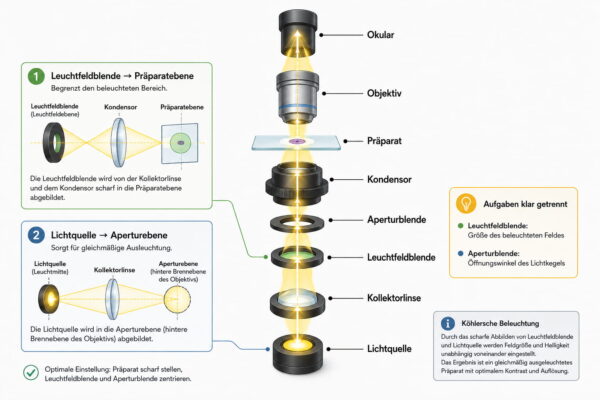

Wie funktioniert die Köhlersche Beleuchtung?
Um das Prinzip zu verstehen, musst du keine komplizierten optischen Berechnungen durchführen. Wichtig ist vor allem, dass im Mikroskop zwei unterschiedliche Gruppen von Bildebenen vorhanden sind.
Die Leuchtfeldblende wird in der Präparatebene abgebildet
Der Kondensor bildet die Leuchtfeldblende scharf auf der Ebene des Präparats ab. Wenn du die Blende weit schließt und den Kondensor korrekt einstellst, kannst du ihren Rand deshalb zusammen mit dem Präparat scharf sehen.
Die Leuchtfeldblende legt dadurch fest, welcher Bereich des Präparats beleuchtet wird.
Präparat, Leuchtfeldblende und das sichtbare Zwischenbild gehören vereinfacht gesagt zu einer gemeinsamen Gruppe miteinander verbundener Bildebenen. In der Optik werden solche zusammengehörigen Ebenen als konjugierte Ebenen bezeichnet.
Die Lichtquelle wird in der Aperturebene abgebildet
Das Bild der Lichtquelle entsteht dagegen im Bereich der Kondensor-Aperturblende beziehungsweise in einer dazu optisch verbundenen Ebene.
Im Präparat selbst ist die Lichtquelle deshalb unscharf abgebildet. Einzelne LED-Strukturen, Lampenwendeln oder kleinere Helligkeitsunterschiede sollten im Mikroskopbild nicht sichtbar sein.
Gleichzeitig wird jeder Punkt des Präparats von Licht aus unterschiedlichen Teilen der Lichtquelle erreicht. Das ist die Grundlage für die gleichmäßige Beleuchtung.
Zwei Blenden mit unterschiedlichen Aufgaben
Die Trennung der beiden Ebenen ermöglicht es, zwei Eigenschaften unabhängig voneinander einzustellen:
- Die Leuchtfeldblende bestimmt die Größe der beleuchteten Fläche.
- Die Aperturblende bestimmt den Öffnungswinkel des Beleuchtungslichts.
Genau diese Trennung ist ein wesentlicher Unterschied zu einfacheren Beleuchtungsverfahren.
Wie die einzelnen optischen Ebenen und die Kondensoreinstellung zusammenwirken, zeigt das englischsprachige Tutorial zur Köhler-Beleuchtung von Nikon MicroscopyU.

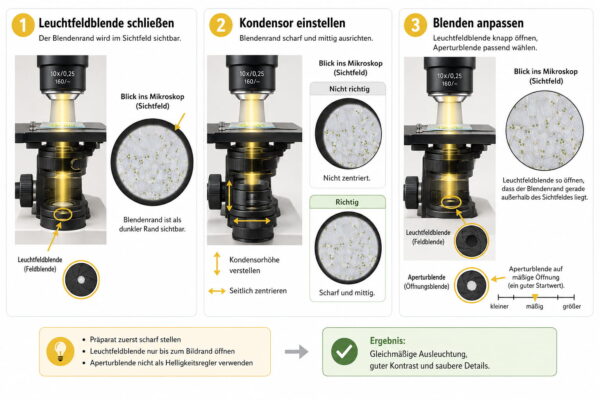

Köhlersche Beleuchtung Schritt für Schritt einstellen
Die folgende Anleitung bezieht sich auf ein aufrechtes Durchlichtmikroskop im Hellfeld. Bei einem inversen Mikroskop oder bei besonderen Kontrastverfahren können Anordnung und Bedienung der Bauteile abweichen.
Eine kompakte englischsprachige Anleitung mit ergänzenden Abbildungen findest du bei Leica Microsystems zur Köhlerschen Beleuchtung.
1. Optische Flächen kontrollieren
Kontrolliere vor der Einstellung, ob Okulare, Objektiv, Kondensor und Präparat sauber sind. Staub, Fingerabdrücke oder getrocknetes Immersionsöl können die Beurteilung unnötig erschweren.
Kleine Staubpunkte sind nicht immer sofort einem bestimmten Bauteil zuzuordnen. Dreht sich ein Fleck mit dem Okular, befindet er sich wahrscheinlich auf oder im Okular.
Verändert er sich beim Verschieben des Präparats, liegt er eher auf dem Objektträger oder Deckglas.
2. Ein geeignetes Präparat einlegen
Verwende für die erste Einstellung ein gut erkennbares, möglichst dünnes Präparat. Ein gefärbter Pflanzenschnitt oder ein anderes kontrastreiches Dauerpräparat eignet sich besser als ein fast durchsichtiges Objekt ohne klare Strukturen.
Lege das Präparat auf den Objekttisch und fixiere es mit dem Objektführer oder den Präparatklemmen.
3. Ein Objektiv mit niedriger Vergrößerung wählen
Für den Einstieg eignet sich häufig das 10-fach-Objektiv. Es bietet ein relativ großes Gesichtsfeld und genügend Schärfentiefe, um die einzelnen Einstellungen gut beurteilen zu können.
Ein 4-fach-Objektiv kann ebenfalls verwendet werden. Bei manchen Mikroskopen muss dafür jedoch eine obere Kondensorlinse ausgeschwenkt oder ein spezieller Kondensor verwendet werden. Beachte hierzu die Anleitung des Mikroskops.
4. Das Präparat scharfstellen
Schalte die Beleuchtung ein und stelle zunächst das Präparat wie gewohnt scharf. Verwende dazu zuerst den Grobtrieb und anschließend den Feintrieb.
Die weitere Einstellung der Beleuchtung sollte erst erfolgen, wenn das Präparat deutlich zu erkennen ist. Weitere Grundlagen zur Bedienung findest du in meinem Leitfaden Mikroskopieren leicht gemacht.
5. Aperturblende zunächst öffnen
Öffne die Aperturblende am Kondensor für die erste Ausrichtung weitgehend. Dadurch erhältst du zunächst ein helles Bild und kannst den Rand der Leuchtfeldblende besser beurteilen.
Die endgültige Einstellung der Aperturblende erfolgt später.
6. Leuchtfeldblende schließen
Schließe die Leuchtfeldblende langsam, bis ihre Kanten im Gesichtsfeld sichtbar werden.
Je nach Bauform erscheint sie als Kreis oder als Vieleck. Ist sie noch vollständig geschlossen, kann das Bild fast dunkel werden. Öffne sie in diesem Fall wieder leicht, bis du ihren Rand gut erkennen kannst.
Der Blendenrand wird zu diesem Zeitpunkt wahrscheinlich noch unscharf erscheinen. Das ist normal.
7. Kondensor in der Höhe einstellen
Verstelle nun die Kondensorhöhe, bis der Rand der Leuchtfeldblende möglichst scharf erscheint.
Dazu wird der Kondensor normalerweise vorsichtig nach oben oder unten bewegt. Verwechsle diese Einstellung nicht mit dem Grob- oder Feintrieb des Objekttisches. Das Präparat selbst sollte scharf eingestellt bleiben.
Bei vielen Mikroskopen befindet sich der Kondensor anschließend relativ weit oben. Er darf jedoch weder gegen den Objektträger stoßen noch mechanisch erzwungen werden.
8. Leuchtfeldblende zentrieren
Liegt das Bild der Leuchtfeldblende nicht genau in der Mitte, wird der Kondensor mit seinen beiden Zentrierschrauben seitlich ausgerichtet.
Öffne die Leuchtfeldblende zunächst so weit, dass ihr Rand deutlich innerhalb des Gesichtsfeldes liegt. Bewege das Blendenbild anschließend mit den Zentrierschrauben in die Mitte.
Die beiden Schrauben wirken in unterschiedlichen Richtungen. Meist musst du sie abwechselnd und nur in kleinen Schritten drehen.
9. Leuchtfeldblende passend öffnen
Öffne die Leuchtfeldblende langsam weiter, bis ihr Rand gerade aus dem sichtbaren Gesichtsfeld verschwindet.
Sie sollte nicht unnötig weit geöffnet werden. Ziel ist, nur den Bereich zu beleuchten, der tatsächlich beobachtet oder fotografiert wird.
Bei einem Kameraanschluss kann der aufgezeichnete Bildausschnitt größer sein als das durch die Okulare sichtbare Feld. Kontrolliere die Blendenöffnung in diesem Fall zusätzlich im Kamerabild.
10. Aperturblende einstellen
Nun wird die Aperturblende an das verwendete Objektiv angepasst. Als üblicher Ausgangspunkt wird die Beleuchtungsapertur auf ungefähr 70 bis 80 Prozent der Objektivapertur eingestellt.
Am genauesten lässt sich das in der hinteren Brennebene des Objektivs beurteilen. Dazu wird je nach Mikroskop ein Einstellfernrohr, eine Bertrandlinse oder ein herausnehmbares Okular verwendet.
Ohne solche Hilfsmittel kannst du dich an einer Skala am Kondensor orientieren, sofern eine vorhanden ist. Manche Kondensoren besitzen Markierungen für die numerische Apertur oder für typische Objektivvergrößerungen.
Fehlt auch eine Skala, bleibt nur die Beurteilung des Bildes. Schließe die Aperturblende langsam und beobachte, wie sich Kontrast und feine Details verändern.
Die optimale Einstellung ist häufig ein Kompromiss:
- weit geöffnet: hohe theoretische Auflösung, aber geringer Kontrast,
- etwas geschlossen: guter Kontrast bei weitgehend erhaltener Auflösung,
- stark geschlossen: hoher scheinbarer Kontrast, aber Verlust feiner Details.
Warum ist die Aperturblende so wichtig?
Die Aperturblende wird besonders häufig falsch verwendet. Viele Anwender schließen sie, wenn das Bild zu hell ist. Dabei verändert sich jedoch nicht nur die Helligkeit.
Eine kleinere Blendenöffnung begrenzt die schräg einfallenden Lichtstrahlen. Dadurch steigt die Schärfentiefe und viele Strukturen wirken kontrastreicher. Gleichzeitig sinkt aber die nutzbare numerische Apertur des Beleuchtungssystems.
Die numerische Apertur beschreibt vereinfacht, wie große Lichtwinkel ein optisches System nutzen kann. Sie beeinflusst wesentlich, wie fein zwei eng benachbarte Strukturen getrennt dargestellt werden können.
Wird die Aperturblende zu weit geschlossen, steigt zwar der Kontrast grober Konturen, die tatsächliche Detailauflösung nimmt jedoch ab. Ein Bild kann dadurch auf den ersten Blick scharf wirken, obwohl feine Informationen bereits verloren gegangen sind.
Um die Bildhelligkeit zu verändern, solltest du daher möglichst den Helligkeitsregler der Lichtquelle verwenden. Die Aperturblende wird nach der gewünschten Bildwirkung und nicht allein nach der Helligkeit eingestellt.
Warum eine höhere Vergrößerung allein keine zusätzlichen Einzelheiten sichtbar macht, erkläre ich ausführlicher im Beitrag Vergrößerung und Auflösung beim Mikroskop.
Muss die Beleuchtung nach jedem Objektivwechsel neu eingestellt werden?
Beim Wechsel des Objektivs verändert sich das sichtbare Gesichtsfeld. Außerdem besitzen die Objektive unterschiedliche numerische Aperturen.
Deshalb sollte nach jedem Objektivwechsel mindestens die Aperturblende kontrolliert und angepasst werden. Ein 40-fach-Objektiv benötigt normalerweise eine andere Einstellung als ein 10-fach-Objektiv.
Auch die Leuchtfeldblende sollte überprüft werden. Bei einer höheren Vergrößerung wird ein kleinerer Präparatbereich betrachtet, sodass sie meist weiter geschlossen werden kann.
Kondensorhöhe und Zentrierung bleiben bei einem gut ausgerichteten Mikroskop häufig weitgehend erhalten. Trotzdem lohnt sich ein kurzer Blick auf die Ausleuchtung.
Bei sehr niedrigen Vergrößerungen kann eine besondere Kondensoreinstellung erforderlich sein. Einige Abbe-Kondensoren besitzen beispielsweise eine ausschwenkbare Frontlinse für Übersichtsobjektive.

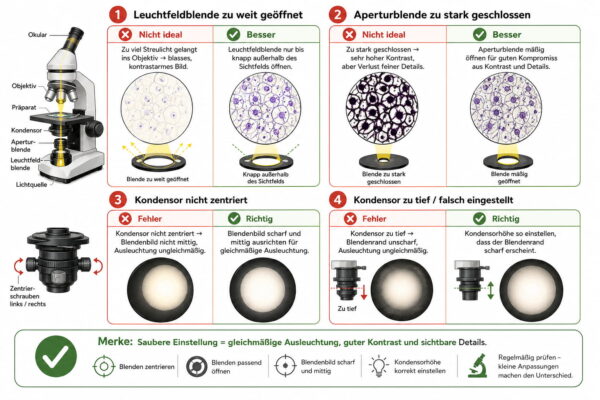

Häufige Fehler bei der Köhlerschen Beleuchtung
Schon kleine Einstellfehler können die Bildwirkung deutlich verändern. Häufig steckt jedoch kein Defekt dahinter, sondern lediglich eine falsch verwendete Blende oder ein nicht korrekt positionierter Kondensor.
Die Leuchtfeldblende bleibt vollständig geöffnet
Eine ganz geöffnete Leuchtfeldblende beleuchtet einen größeren Bereich als nötig. Dadurch kann Streulicht entstehen, das den Bildkontrast verringert.
Öffne die Blende nur so weit, dass ihr Rand gerade außerhalb des sichtbaren Bildfeldes liegt.
Die Aperturblende wird als Helligkeitsregler verwendet
Wird das Bild zu hell, schließen viele Anwender automatisch die Aperturblende. Damit werden jedoch zugleich Auflösung, Kontrast und Schärfentiefe verändert.
Regle die Helligkeit stattdessen möglichst an der Lichtquelle. Bei einer Halogenbeleuchtung kann eine starke Spannungsreduzierung zusätzlich die Farbtemperatur verändern. Eine LED-Beleuchtung zeigt diesen Effekt meist deutlich weniger.
Der Kondensor steht zu tief
Ein zu tief stehender Kondensor kann zu ungleichmäßiger Beleuchtung und einem unscharfen Bild der Leuchtfeldblende führen. Außerdem wird die numerische Apertur des Kondensors unter Umständen nicht vollständig genutzt.
Stelle die Kondensorhöhe anhand des scharf sichtbaren Leuchtfeldblendenrandes ein.
Der Kondensor ist nicht zentriert
Ist die Leuchtfeldblende scharf, aber seitlich verschoben, stimmt wahrscheinlich die Kondensorzentrierung nicht.
Richte das Blendenbild mit den beiden Zentrierschrauben mittig aus. Drehe dabei vorsichtig und abwechselnd an beiden Schrauben.
Die Aperturblende ist zu weit geschlossen
Ein starkes Abblenden kann ein kontrastreiches Bild erzeugen. Feine Strukturen verschwinden dabei jedoch zunehmend, und an Kanten können helle oder dunkle Säume auftreten.
Öffne die Blende wieder etwas und prüfe, ob feine Details deutlicher werden.
Die Aperturblende ist vollständig geöffnet
Auch eine komplett geöffnete Aperturblende ist nicht grundsätzlich optimal. Das Bild kann flau wirken, weil viel schräg einfallendes Licht genutzt wird und der Kontrast sinkt.
Die theoretisch höchste Beleuchtungsapertur ist nicht automatisch die beste Einstellung für jedes Präparat.
Das Präparat ist zu dick
Bei einem sehr dicken oder ungleichmäßigen Präparat lässt sich die optimale Beleuchtung schwerer beurteilen. Verschiedene Ebenen des Objekts überlagern sich, während der Kondensor nur auf eine bestimmte Präparatebene abgestimmt wird.
Verwende für die erste Einstellung möglichst einen dünnen Schnitt mit sauber aufgelegtem Deckglas.
Köhlersche und kritische Beleuchtung im Vergleich
Bei der sogenannten kritischen Beleuchtung wird das Bild der Lichtquelle direkt auf das Präparat fokussiert. Dadurch lässt sich viel Licht auf eine kleine Fläche konzentrieren.
Der Nachteil besteht darin, dass Strukturen der Lichtquelle im Präparatbild sichtbar werden können. Eine Lampenwendel oder eine ungleichmäßig leuchtende Fläche kann sich deshalb als störendes Muster bemerkbar machen.
Bei der Köhlerschen Beleuchtung wird die Lichtquelle dagegen nicht in der Präparatebene abgebildet. Stattdessen liegt ihr Bild in der Aperturebene des Beleuchtungssystems.
Dadurch wird das Präparat gleichmäßiger beleuchtet. Gleichzeitig können beleuchtete Fläche und Beleuchtungsapertur unabhängig voneinander geregelt werden.
Für die normale Durchlichtmikroskopie ist die Köhlersche Beleuchtung deshalb meist die günstigere Lösung.
Funktioniert die Köhlersche Beleuchtung bei jedem Mikroskop?
Für eine vollständige Einstellung werden eine Leuchtfeldblende, ein höhenverstellbarer Kondensor, eine Aperturblende und möglichst eine Kondensorzentrierung benötigt.
Bei einfachen Mikroskopen fehlt häufig die Leuchtfeldblende. Teilweise ist auch der Kondensor fest eingebaut oder lässt sich nicht zentrieren. Eine vollständige Köhlersche Beleuchtung ist damit nicht möglich.
Trotzdem kannst du häufig die vorhandene Aperturblende sinnvoll einstellen. Besitzt das Mikroskop einen höhenverstellbaren Kondensor, lässt sich außerdem die Ausleuchtung weiter verbessern.
Manche moderne Mikroskope verwenden eine vereinfachte oder fest voreingestellte Köhler-Beleuchtung. Lichtquelle und optische Bauteile sind dabei bereits ab Werk ausgerichtet. Der Nutzer muss nur noch wenige Einstellungen selbst vornehmen.
Bei Unsicherheit lohnt sich ein Blick in die Bedienungsanleitung. Dort findest du normalerweise Angaben zur Kondensorstellung, zur Aperturblende und zu Besonderheiten bei niedrigen Objektivvergrößerungen.
Köhlersche Beleuchtung bei besonderen Kontrastverfahren
Das Grundprinzip der Köhlerschen Beleuchtung wird nicht nur im normalen Hellfeld verwendet. Auch andere lichtmikroskopische Verfahren bauen auf einem korrekt ausgerichteten Beleuchtungssystem auf.
Dazu gehören beispielsweise:
- Phasenkontrast,
- Dunkelfeld,
- Polarisationsmikroskopie,
- differentieller Interferenzkontrast,
- Fluoreszenzmikroskopie.
Die konkrete Einstellung kann sich dabei deutlich unterscheiden. Beim Phasenkontrast müssen beispielsweise zusätzlich Ringblende und Phasenring zueinander zentriert werden.
Im Dunkelfeld darf kein direktes Beleuchtungslicht in das Objektiv gelangen. Dafür werden spezielle Blenden oder Dunkelfeldkondensoren eingesetzt.
Eine korrekt eingestellte Grundbeleuchtung erleichtert jedoch auch bei solchen Verfahren die weitere Ausrichtung. Einen Überblick über Hellfeld, Dunkelfeld, Phasenkontrast und weitere Methoden findest du im Beitrag Lichtmikroskopie und ihre Verfahren.
FAQ zur Köhlerschen Beleuchtung
Woran erkenne ich eine korrekt eingestellte Köhlersche Beleuchtung?
Das Gesichtsfeld sollte gleichmäßig hell erscheinen. Der Rand der Leuchtfeldblende lässt sich mit dem Kondensor scharfstellen und mittig ausrichten. Nach dem Öffnen liegt er knapp außerhalb des sichtbaren Bereichs. Das Präparat sollte einen guten Kontrast zeigen, ohne dass feine Strukturen durch zu starkes Abblenden verloren gehen.
Wie weit muss die Aperturblende geöffnet sein?
Ein sinnvoller Ausgangspunkt liegt bei ungefähr 70 bis 80 Prozent der numerischen Apertur des verwendeten Objektivs. Die optimale Einstellung hängt jedoch auch vom Präparat und vom gewünschten Kontrast ab. Die Blende sollte nicht automatisch vollständig geöffnet oder möglichst weit geschlossen werden.
Kann ich ohne Leuchtfeldblende köhlern?
Eine vollständige Köhlersche Beleuchtung ist ohne einstellbare Leuchtfeldblende nicht möglich. Du kannst aber weiterhin Kondensorhöhe und Aperturblende optimieren, sofern diese Bauteile einstellbar sind. Einige Mikroskope besitzen eine fest eingebaute und bereits abgestimmte Feldbegrenzung. Dann ist keine manuelle Leuchtfeldblende vorhanden.
Warum wird das Bild beim Schließen der Aperturblende kontrastreicher?
Durch das Schließen werden stark schräg einfallende Lichtstrahlen ausgeblendet. Dadurch steigen häufig Kontrast und Schärfentiefe. Wird die Blende zu weit geschlossen, sinkt jedoch die Auflösung. Das scheinbar kontrastreichere Bild enthält dann weniger feine Details.
Muss ich die Köhlersche Beleuchtung auch beim Fotografieren einstellen?
Gerade bei Mikroskopaufnahmen ist eine gleichmäßige Beleuchtung wichtig. Helligkeitsunterschiede, Streulicht und falsch eingestellte Blenden fallen auf Fotos häufig besonders deutlich auf. Die Beleuchtung sollte deshalb vor jeder Aufnahmeserie kontrolliert und an das verwendete Objektiv angepasst werden.
Fazit: Eine Grundeinstellung mit großer Wirkung
Die Köhlersche Beleuchtung sorgt dafür, dass dein Präparat gleichmäßig und kontrolliert ausgeleuchtet wird. Gleichzeitig hilft sie dir, Streulicht zu begrenzen und einen sinnvollen Kompromiss zwischen Kontrast, Auflösung und Schärfentiefe zu finden.
Entscheidend ist, die Aufgaben der beiden Blenden nicht zu verwechseln: Die Leuchtfeldblende begrenzt die beleuchtete Fläche, während die Aperturblende den Öffnungswinkel des Lichtkegels beeinflusst.
Nach einigen Wiederholungen wird die Einstellung schnell zur Routine. Hast du die Köhlersche Beleuchtung an deinem Mikroskop schon ausprobiert, oder fehlt deinem Modell eine der benötigten Einstellmöglichkeiten?
